BWM0001 buborékfóliás tekercselő gépet elsősorban műanyag izzószál rögzített hosszúságú és csomagoló buborékfóliájának vágására használják, mint például a fűvágó vonal és a nylon monofil. A gép automatikusan vághatja, feltekerheti és adagolhatja a huzalt a paraméterek beállításával és a PLC rendszer
izzószálának átmérőjével: 1,0 ~ 5,0 mm
Adagolási sebesség: ≤ 2 m / s
Buborékfólia átmérője: 80 ~ 200 mm
Furatátmérő: ≥ 45 mm
A buborékfólia magassága: 20 ~ 100 mm
Gyártási sebesség: 6 ~ 10 db / perc (alapú, 15 m hosszúság)
Kezelő szükséges: 1 személy (2 ~ 4 egységet működtethet) A gép hossza: 650 mm
A gép szélessége: 550 mm
A gép magassága: 1800 mm
A gép súlya: kb. 200 kg
Tápegység: 1 fázisú AC 220V 50Hz 2Kw
Sűrített levegő: 0,4 ~ 0,6 Mpa1 m3 / óra

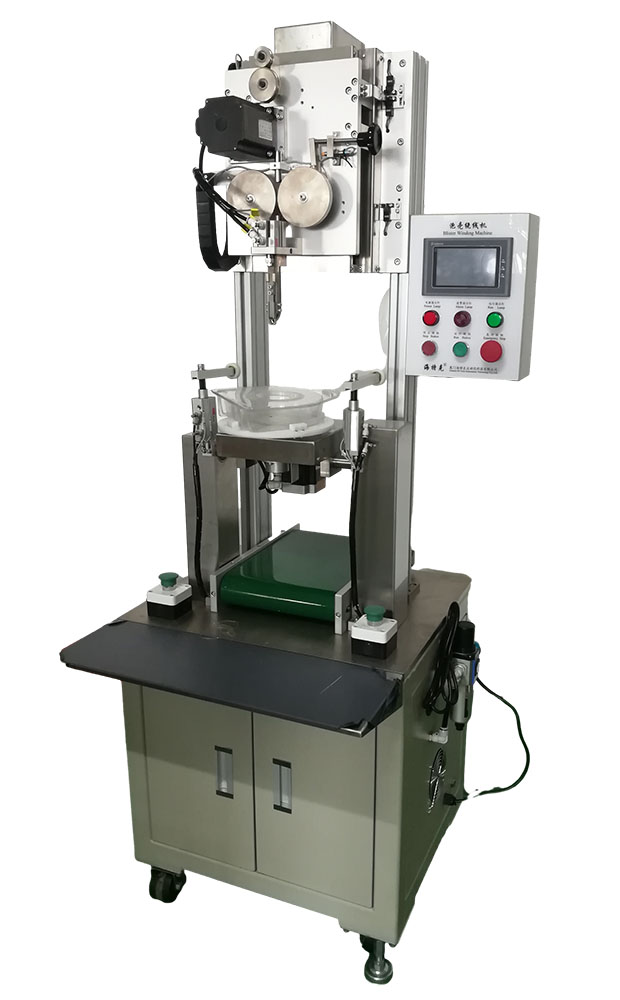

Buborékfólia tekercselő gép
GÉP JELLEMZŐ
BWM0001 buborékfóliás tekercselő gépet elsősorban műanyag izzószál rögzített hosszúságú és csomagoló buborékfóliájának vágására használják, mint például a fűvágó vonal és a nylon monofil. A gép automatikusan vághatja, feltekerheti és betáplálhatja a huzalt a paraméterbeállításon és a PLC rendszeren keresztül, ami alacsony kézi költség és nagy termelési kapacitás. A gép működtetéséhez egy emberre van szükség, és a termelés az áram és a sűrített levegő ellátásával érhető el.
1 . Az érintőképernyő ember-gép interfésze; központi vezérlés; kényelmes működés; paraméter beállítása; vizuális kijelző.
2. A beállítási paraméter szerint a gép automatikusan megfelel a műveletnek, és megszámolja a kimenetet a PLC rendszer alatt.
3. A fotoelektromos érzékelő rendszer automatikusan észleli a hiányzó, kiömlő és vezeték nélküli állapotokat, és riasztja a termelést.
4. Teljes riasztó és biztonsági védelmi funkció; Az áram és a gépek kettős védelme, amely biztonságos és megbízható.
GÉP KONFIGURÁCIÓJA
1 . Adagoló modul.
2. Vágó modul.
3. Tekercselő modul.
4. Áthaladó modul.
5. Szállítószalag modul.
6. Keret modul.
7. Program és elektromos vezérlőrendszer.
A GÉP MŰKÖDÉSÉNEK
ELVE 1 . Az adagoló modul a huzalt a léptetőmotorral hajtott precíziós kerekeken keresztül táplálja.
2. A vágómodul átvágja a huzalt az ötvözetvágón, amelyet lineáris vezető vezet és henger hajt.
3. Léptetőmotorral hajtott tekercselő modul és gyufaadagolás, tekercselés és áthaladás.
4. A szállítószalag modul a hólyagokat elektromos görgővel hajtott szállítószalagon keresztül üríti ki.
MŰSZAKI RAJZ
1. Kezelési útmutató.
2. Gép-összeszerelési rajz.
3. Pneumatikus és vezérlő rajz.
4. Elektromos és vezérlő rajz.
5. Pótalkatrészek és kopóalkatrészek listája.
GÉP ALAPPARAMÉTERE
izzószál átmérője: 1,0 ~ 5,0 mm
Az adagolás sebessége: ≤ 2 m / s
Buborékfólia átmérője: 80 ~ 200 mm
Furatátmérő: ≥ 45 mm
A buborékfólia magassága: 20 ~ 100 mm
Termelési sebesség: 6 ~ 10 db / perc (alapú, 15 m hosszúságú)
Kezelő szükséges: 1 személy (2 ~ 4 egységet tud működtetni) A gép hossza: 650 mm
A gép szélessége: 550 mm
A gép magassága: 1800 mm
A gép súlya: kb. 200 kg
Tápegység: 1 fázisú AC 220V 50Hz 2Kw
Sűrített levegő: 0,4 ~ 0,6 Mpa1 m3 / óra
