Automatikus vágás tekercselő tekercselő gép
izzószál átmérője: 1,0 ~ 5,0 mm
Az adagolás sebessége: ≤2,0 m / s
Tekercselési rádium: 70 ~ 100 mm
Tekercselési hossz: 5 ~ 30 m
Termelési sebesség: 2 ~ 5 db / perc (alapú15 m hosszúság)
Kezelő szükséges: 1 személy (2 ~ 4 egységet tud működtetni)
A gép hossza: 1350 mm
A gép szélessége: 650 mm
A gép magassága: 1700 mm
A gép súlya: kb. 300 kg
Tápegység: 1 fázisú AC 220V 50Hz 2Kw
Sűrített levegő: 0,4 ~ 0,6 Mpa1 m3 / óra

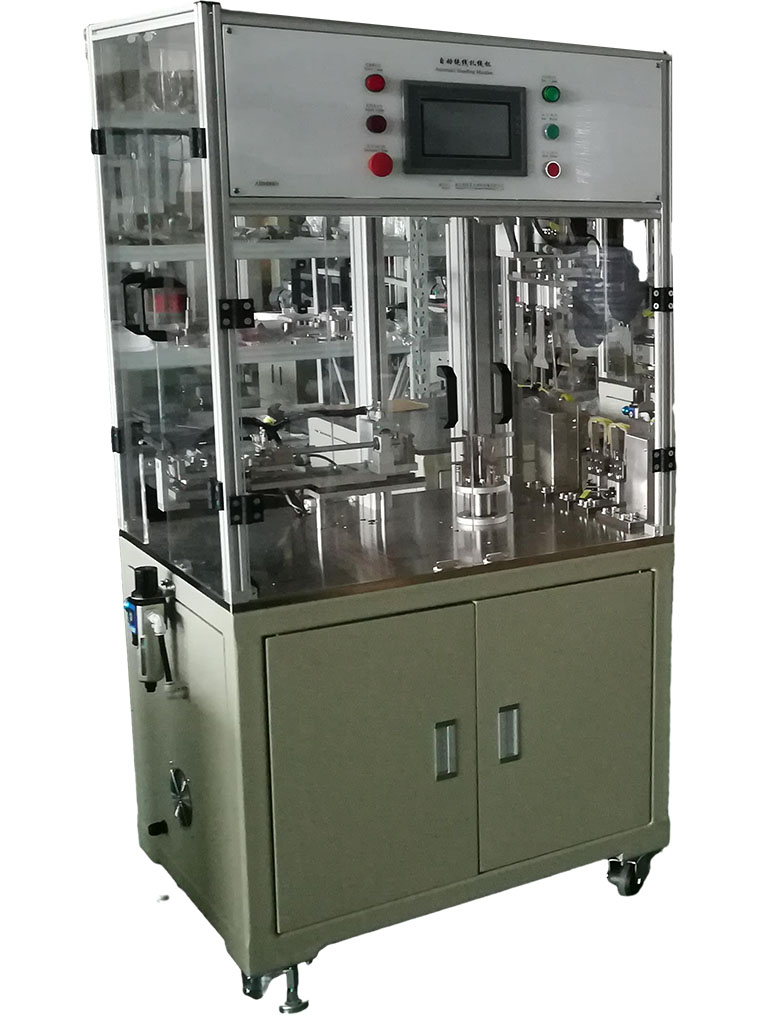

Automatikus vágó tekercselő és behálózó gép ACE0001
A GÉP JELLEMZŐJE
A ACE0001 automatikus tekercselő és behálózó gépet elsősorban rögzített hosszúságú, tekercselő és műanyag izzószálak vágására használják, mint például a fűvágó vonal és a nylon monofil. A gép automatikusan vághatja, feltekerheti, befűzheti a műanyag izzószálat és kiürítheti a termékeket a paraméterek beállításával és a PLC rendszerrel, ami alacsony kézi költség és nagy termelési kapacitás. A gép működtetéséhez egy emberre van szükség, és a termelés az áram és a sűrített levegő ellátásával érhető el.
1. Az érintőképernyő ember-gép interfésze; központi vezérlés; kényelmes működés; paraméter beállítása; vizuális kijelző.
2. A beállítási paraméter szerint a gép automatikusan megfelelhet a műveletnek, és megszámolhatja a kimenetet a PLC rendszer alatt.
3. A fotoelektromos érzékelő rendszer automatikusan észleli a hiányzó, kiömlő és vezeték nélküli állapotokat, és riasztja a termelést.
4. Teljes riasztó és biztonsági védelmi funkció; Az áram és a gépek kettős védelme, amely biztonságos és megbízható.
A GÉP KONFIGURÁCIÓJA
1. Adagoló modul.
2. Vágó modul.
3. Tekercselő modul.
4. Bevonó modul.
5. Transzponáló modul.
6. Keret modul.
7. Program és elektromos vezérlőrendszer.
A GÉP MŰKÖDÉSÉNEK
ELVE 1. Az adagoló modul a huzalt a léptetőmotorral hajtott precíziós kerekeken keresztül táplálja.
2. A vágómodul átvágja a huzalt az ötvözetvágón, amelyet lineáris vezető vezet és henger hajt.
3. Léptetőmotorral hajtott tekercselő modul, valamint a meccs adagolása, tekercselése és áthaladása.
4. Léptetőmotorral hajtott beágyazó modul, és kettős állomásba helyezi a terméket.
Műszaki rajz
1. Kezelési útmutató.
2. Gép-összeszerelési rajz.
3. Pneumatikus és vezérlő rajz.
4. Elektromos és vezérlő rajz.
5. Pótalkatrészek és kopóalkatrészek listája.
Gép alapvető paramétere Izzószál
átmérője: 1,0 ~ 5,0 mm
Adagolási sebesség: ≤2,0 m / s
Tekercselési rádium: 70 ~ 100 mm
Tekercselési hossz: 5 ~ 30 m
Termelési sebesség: 2 ~ 5 db / perc (alapú15
m) Kezelő szükséges: 1 személy (2 ~ 4 egységet tud működtetni)
A gép hossza: 1350 mm
A gép szélessége: 650 mm
A gép magassága: 1700 mm
A gép súlya: kb. 300 kg
Tápegység: 1 fázisú AC 220V 50Hz 2Kw
Sűrített levegő: 0,4 ~ 0,6 Mpa1 m3 / óra
