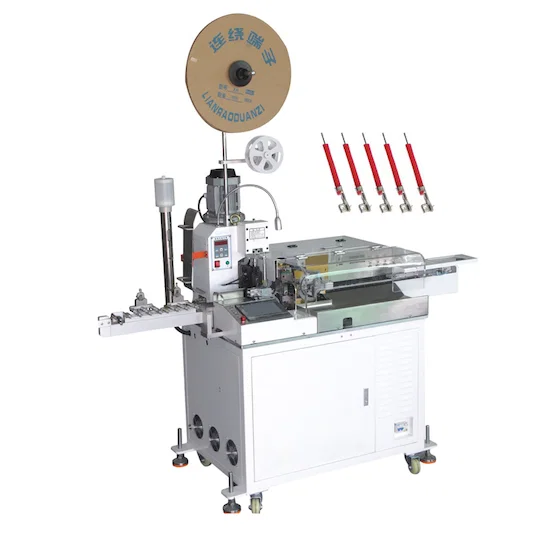

Automata huzalvágó, csupaszító kétvégű feldolgozógép

Detailed description

Engedje szabadjára a hatékonyságot a fejlett huzalvágó szalaggéppel: Automatizálás vágáshoz, csupaszításhoz, krimpeléshez és ónozáshoz

Maximize your wire processing capabilities with the Wire Cut Strip Machine, a fully automated, high-performance solution designed to streamline your production workflow. This cutting-edge machine seamlessly integrates multiple essential processes – Wire Cut Strip, crimping, and tinning – into a single, efficient unit. The Wire Cut Strip Machine automates wire cutting, stripping, tinning on one end, and crimping on the other, delivering unmatched speed, precision, and versatility for a wide range of applications. Eliminate manual labor, boost production output, and ensure consistent quality with this innovative equipment.

Beyond basic wire preparation, the Wire Cut Strip Machine is engineered for advanced functionalities and superior performance, making it a vital asset for modern wire harness manufacturing.

Key Features and Benefits of the Wire Cut Strip Machine:

1. Fully Automatic Multi-Process Integration for Unmatched Efficiency:

Experience true automation with the Wire Cut Strip Machine. This advanced system automatically adjusts and executes a sequence of critical actions: wire cutting, precise stripping, consistent tinning on one end, and reliable crimping on the other. This comprehensive integration of Wire Cut Strip and subsequent processes significantly enhances operational efficiency, reduces manual handling, and accelerates your production cycle.

2. Széles huzalmérő kompatibilitás különféle alkalmazásokhoz:

Alkalmazkodjon a különböző projektkövetelményekhez a gép széles huzalmérő tartományával, amely az AWG #32-től az AWG #18-ig terjedő vezetékeket fogadja. Ez a kiterjedt kompatibilitás teszi a huzalvágó szalaggépet rendkívül praktikussá és alkalmassá az iparágak különféle alkalmazásaira, a finom elektronikától a robusztusabb vezetékszerelvényekig.

3. Csavarási funkció a továbbfejlesztett vezetéklezáráshoz:

Bővítse feldolgozási képességeit az integrált csavarási funkcióval. A huzalvágó szalaggép további sokoldalúsága lehetővé teszi a továbbfejlesztett vezetéklezárást és az egyes csatlakozótípusok előkészítését, nagyobb rugalmasságot biztosítva a kábelkötegek gyártásában.

4. Precízen kezeli az ultrarövid vezetékeket:

Megbirkózik a legnagyobb kihívást jelentő huzalfeldolgozási feladatokkal is. A huzalvágó szalaggép kiválóan kezeli az ultrarövid huzalokat, akár 18 mm-es feldolgozási sorokat, középső ragasztóval. Ez a képesség új lehetőségeket nyit meg a bonyolult és kompakt vezetékezési kialakításokhoz, bizonyítva ennek a huzalvágott szalagmegoldásnak a kiváló mérnöki munkáját.

5. Kiváló ónozási minőség 90 fokos ónszöggel:

Egyenletesen kiváló minőségű ónozás a megbízható csatlakozások érdekében. A huzalvágó szalaggép közel 90 fokos ónszöget biztosít, ami az ón egyenletes eloszlását eredményezi a huzalátmérőn. Ez a precíz ónozási folyamat növeli a vezetőképességet, és robusztusabb és megbízhatóbb elektromos csatlakozásokat hoz létre.

6. Diszperzióvezérlés a pontos pontmélység beállításához:

Optimalizálja ponthegesztési vagy forrasztási folyamatait precíz mélységszabályozással. A huzalvágó szalaggép diszperziós szabályozással állítja be a foltok mélységét, így a foltmélység lényegesen pontosabb. Ez a pontosság elengedhetetlen az optimális elektromos érintkezés eléréséhez és a huzalszerelvények megbízható hosszú távú teljesítményének biztosításához – ez a fejlett Wire Cut Strip technológia kulcsfontosságú előnye.

7. Kompatibilis a vízszintes, egyenes OTP formákkal a sokoldalúság érdekében:

Maximalizálja a szerszámozás rugalmasságát a gép vízszintes, egyenes OTP szerszámokkal való kompatibilitásával. Ez a kialakítás lehetővé teszi a zökkenőmentes integrációt az általánosan használt szerszámokkal, és sokoldalúságot biztosít a krimpelési műveletekben, javítva a huzalvágó szalaggép általános alkalmazkodóképességét.

8. Nagy sebességű feldolgozás a termelékenység növelése érdekében:

Növelje teljesítményét, és feleljen meg az igényes gyártási ütemterveknek. A huzalvágó szalaggép nagy feldolgozási kapacitással büszkélkedhet, óránként körülbelül 3,200 vezetéket ér el 50 mm hosszú huzalok esetén (csavarás nélkül). Ez a lenyűgöző sebesség jelentősen növeli az áteresztőképességet, csökkenti az átfutási időket és maximalizálja a termelékenységet a huzalfeldolgozó létesítményben.

Műszaki adatok:

• Modell: WPM-501S
• Kapacitás: Huzalhossz 50 mm, kb. 3 200 vezeték/óra (csavarodás nélkül)
• Alkalmazható huzalátmérő: AWG #32 ~ AWG#18
• Feldolgozási hossz: (Középső rész a kabáttal) 18 mm ~ 99 990 mm (a drótcsipesz 8 mm-re visszaszerelhető)
• Csupaszítási hossz: Elöl 0,1 ~ 8,0 mm, hátul 0,1 ~ 18,0 mm
• Maró mélysége: Maximális beállítás 3,50 mm, felbontás 0,01 mm
• Vágási tűrés: Módosítható
• Krimpelési kapacitás: 2 tonna
• Érzékelő eszközök: Alacsony légnyomás, huzal jelenléte, kapocs jelenléte, rendellenes csupaszítás, rendellenes krimpelés, rendellenes bejövő vezeték
• Segédeszközök: Előhuzaladagoló szinkronizáló, terminálhulladék papír visszatekercselő eszköz
• Power Supply: Single phase, AC180V~242V, 50/60Hz, 10A
• Compressed Air: 0.5 MPa (5kgf / cm2) clean dry air
• Dimension: 1,800W × 900D × 1,450H, approx. 400KG

Transform Your Wire Processing with the Wire Cut Strip Machine Today!

The Wire Cut Strip Machine is the intelligent investment for businesses seeking to optimize their wire processing operations. Experience unmatched efficiency, precision, and versatility in your wire cutting, stripping, crimping, and tinning applications. Contact us now to learn more about how this revolutionary machine can transform your production line and provide you with a significant competitive advantage in the market for Wire Cut Strip solutions!
